麻豆天美国产一区在线播放,国产免费无遮挡吸乳视频在线观看,亚洲人成网站在线播放大全 ,日韩精品无码二三区a片,精品自拍亚洲一区在线

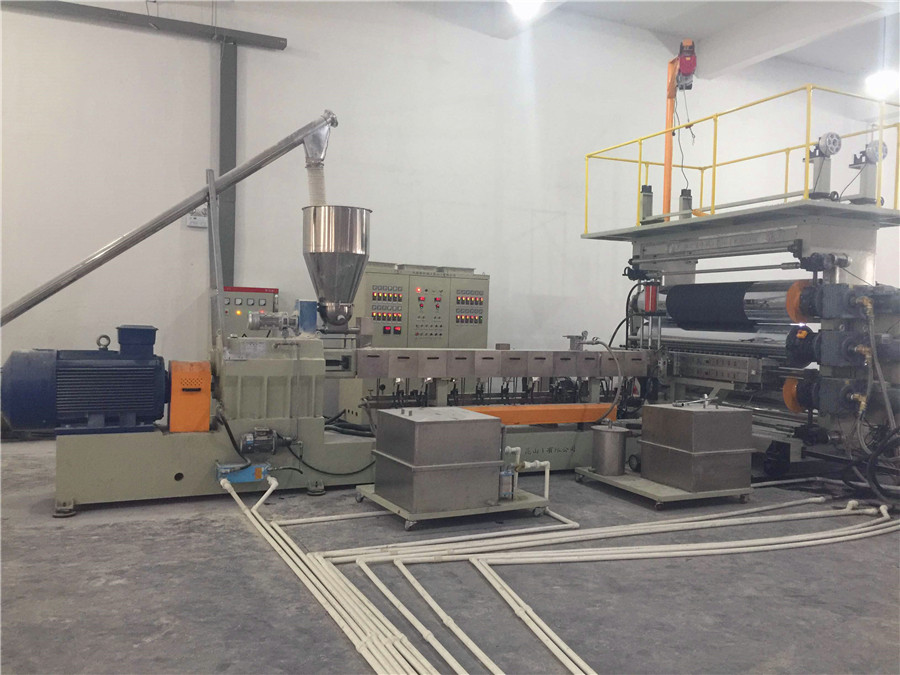

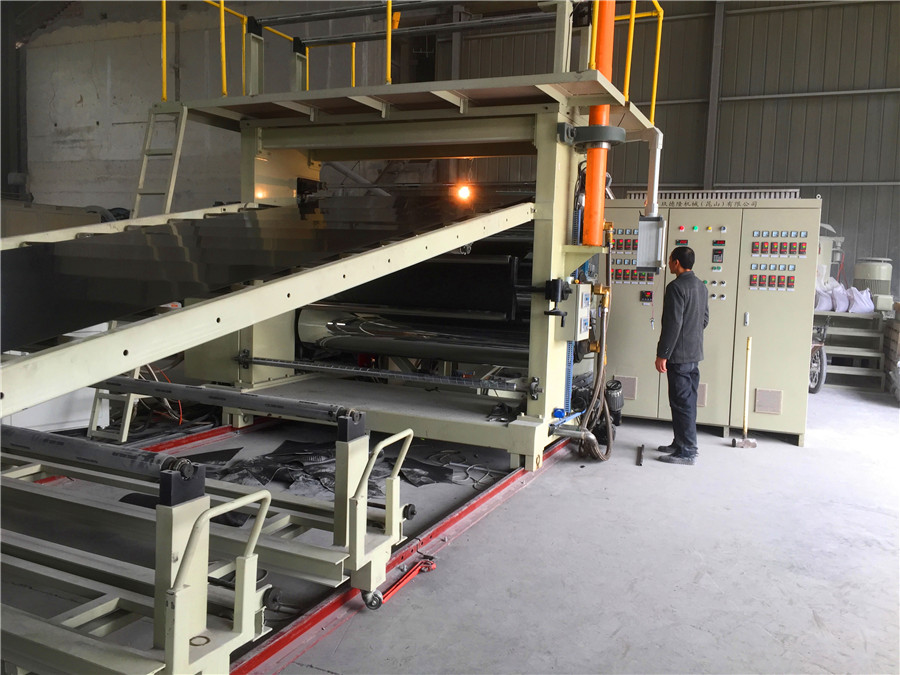

 ABS片材擠出機力學性能         ABS有優(yōu)良的力學性能，其沖擊強度極好，可以在極低的溫度下使用。即使ABS制品被破壞，也只能是拉伸破壞而不會是沖擊破壞。ABS的耐磨性能優(yōu)良，尺寸穩(wěn)定性好，又具有耐油性，可用于中等載荷和轉速下的軸承。ABS的蠕變性比PSF及PC大，但比PA和POM小。ABS的彎曲強度和壓縮強度屬塑料中較差的。ABS的力學性能受溫度的影響較大。3熱學性能

      ABS屬于無定形聚合物，無明顯熔點；熔體粘度較高，流動性差，耐候性較差，紫外線可使變色；熱變形溫度為70—107℃（85左右），制品經退火處理后還可提高10℃左右。對溫度，剪切速率都比較敏感；ABS在－40℃時仍能表現出一定的韌性，可在 -40℃到85℃的溫度范圍內長期使用。熱分解溫度270以上

4電學性能         ABS的電絕緣性較好，并且?guī)缀醪皇軠囟取穸群皖l率的影響，可在大多數環(huán)境下使用。

5環(huán)境性能         ABS不受水、無機鹽、堿醇類和烴類溶劑及多種酸的影響，但可溶于酮類、醛類及氯代烴，受冰乙酸、植物油等侵蝕會產生應力開裂。ABS的耐候性差，在紫外線的作用下易產生降解，置于戶外半年后，沖擊強度下降一半。

ABS塑料的成型加工

ABS同PS一樣是一種加工性能優(yōu)良的熱塑性塑料，可用通用的加工方法加工。

　ABS具有良好的成型加工性，制品表面光潔度高，且具有良好的涂裝性和染色性，可電鍍成多種色澤。比熱容較低，在模具中凝固較快，模塑周期短，制件尺寸穩(wěn)定，表面光澤。

    ABS的熱穩(wěn)定性好，不易出現熱降解現象。ABS的吸水性較高，吸水率:   0.2%～0.7%,加工前應進行干燥處理。一般制品的干燥條件為80℃-85℃，2～4小時；對特殊要求的制品（如電鍍），則需70℃-80℃，10-18小時(水分控制在0.2%以下)。
