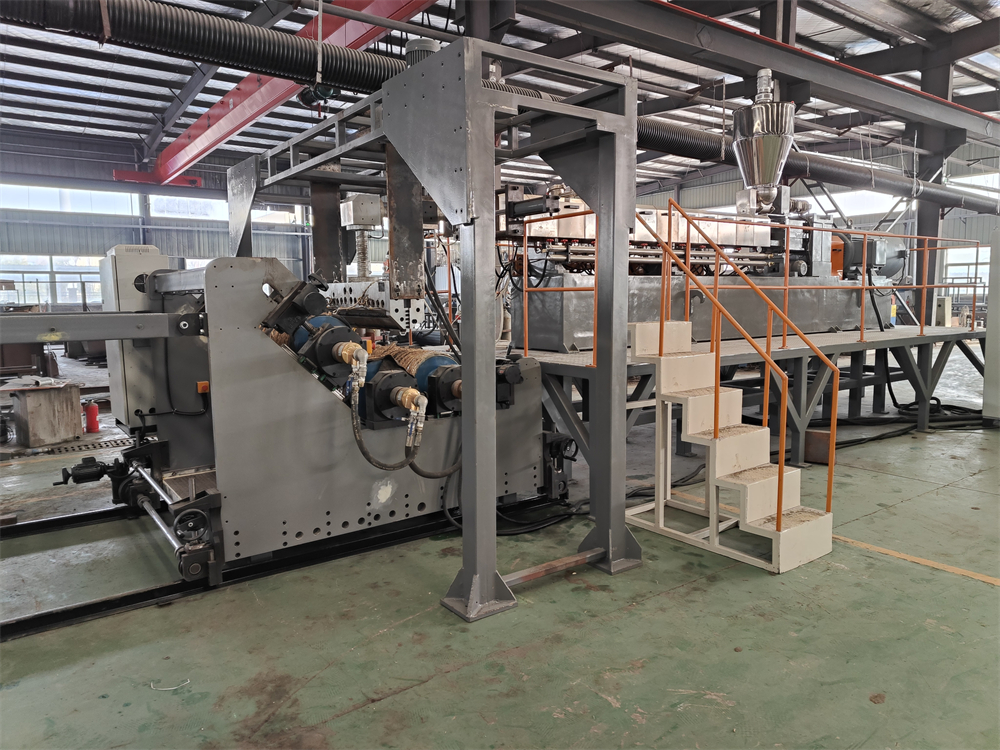

POE片材代加工_POE片材擠出代加工_玖德隆110升密煉機/JDL-150單螺桿片材生產線一、系統機組技術參數Ⅰ、機器顏色：主機為：公司標色；電柜為：電腦色；防護罩：黃色Ⅱ、擠出工藝：110升密煉機-——自動提升機——錐雙喂料機——150單螺桿擠出機——液壓板式換網系統------片材擠出模具-----三輥壓光------三輥冷卻系統-----下覆膜裝置-------托架冷卻----單面電暈------冷卻牽引-----切邊裝置-------計米器------在線剪板機------下料平臺-------主機采用：PLC控制 Ⅲ、加工物料：POE汽車內飾片材，EVA內飾片材 要 求：制品寬度：2000mm 制品厚度：0.8-6mm 產 能：600～900公斤/小時 注意事項：取決于客戶的配方、工藝、生產條件設備特點：這套設備主機是環保型；整套設備不需要接外循環水系統;自帶循環冷卻統是我公司專利產品（發明專利號：CN201911312134.61.最大好處：主機0水排放；無水污染；環保好過 2.齒輪箱冷卻采用：采用環保冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，不用擔心長時間使用水冷卻會產生水垢把冷卻器堵住，導致齒輪箱損壞 POE片材代加工_POE片材擠出代加工_玖德隆 3.主機水箱冷卻系統采用：采用環保冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，4.真空泵采用環保冷卻系統（環保型：發明專利號：CN201911312115.3）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，5.節能:普通筒體筒體冷卻；例如：第5區溫度超高；這是電子閥導通；第5區冷卻回水就會影響第六區和第四區的溫度下降；就會導致第四六區加溫；這種情況會一直循環出現；導致電費浪費；我們現在采用環保型就徹底解決這個問題；我們?cè)O(shè)備比同類設備節能:10-15%電費塑料造粒機：http://www.bsjdl.com/ （二）自動翻斗提升機：參數為1、上料電機功率：2.2kw；提升料斗為不銹鋼材質，需滿足300kg/鍋，確保安全。2、將捏煉機捏煉后的團狀物料輸送至錐雙喂料機內（三）錐雙強制喂料機：一臺 ）電機功率：11kw，采用“三晶或羅賓漢”變頻調速器。喂料螺桿：錐形雙螺桿強制下料，氮化鍍鉻處理，表面光潔度高。喂料體：內表面拋光、鍍硬鉻處理，光潔耐磨。2）喂料斗：內表面拋光、鍍硬鉻處理，光潔耐磨；采用鎖扣式安裝防護罩，要求便于更換和維修保養?？赏评?，方便移動。錐雙喂料機與單螺桿連接為哈佛式結構 POE片材代加工 http://www.jingcaoqintang.cn/chanpinzhongxin/2022-12-19/242.html （四）JDL-150擠出機1、減速箱：采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置，設計采用JB/T8853-2001《圓柱齒輪減速機》POE片材代加工_POE片材擠出代加工_玖德隆規定的各項技術規范，輸出軸采用高強度42CrMo，其他齒輪和軸類零件采用高強度20CrMnTi材料；齒輪經滲碳、淬火、磨齒工藝加工，齒輪精度高、硬度高；齒輪精度為GB10095-88,6級，齒面硬度在HRC-54～62，在空心輸出軸前端配置推力軸承，承受螺桿工作時的軸向推力，整機體積小、承載能力高，傳動平穩、噪聲低、效率高。
當油位低于油標位置時，請?zhí)砑又胸?fù)荷工業齒輪油L-CKC220或L-CKC320（油品需客戶自行采購）: 采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統2、主電機：:1）交流電機；功率：132kw“利多”電機，三晶或羅賓漢變頻調速器3、螺桿1）直徑：φ150mm；長徑比：32:1；材質為38CrMoALA氮化處理，氮化HRC65-70，深 0.6-0.75mm，脆性不大于II級。螺桿表面鍍硬鉻處理；排氣孔之前1M長的螺桿表面螺棱噴硬質合金，提高耐磨度。2）螺桿芯部通水冷卻；4、料筒1）材質為38CrMoALA氮化處理，氮化HV950-1050，深0.6-0.75mm，脆性不大于II級；2）螺筒采用水冷卻；筒體上開槽，盤銅管，通冷卻油；螺筒上加防護罩，不銹鋼材質；3) 加熱區段：采用優質紅外線加熱器5、水冷卻系統自粘防水卷材擠出機 http://www.jingcaoqintang.cn/anlizhongxin/2022-05-31/236.html1）水泵泵電機功率：3kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，2）采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統 6、抽真空系統：）真空泵功率：2.2kw；抽真空水箱為不銹鋼材質；）采用環保風冷卻系統（環保型：發明專利號：CN201911312115.3）不需要接外循環水冷卻，采用閉環循環系統、液壓板式自動換網系統：）位置：固定位置在機筒出料端和機頭之間；）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購）（五）片材模具：出料有效寬度2150mm；制品寬度2000mm；制品厚度0.8-6mm，單邊堵頭150mm模頭材料：P20鋼材，采用不銹鋼加熱棒；模頭流面鍍硬鉻處理。模具兩邊堵頭250mm（六）三輥壓光機JDL-2200 POE片材代加工_POE片材擠出代加工_玖德隆 《一套》1、機架采用型鋼焊接而成，有較高的鋼性。整個機架由兩件墻板、頂聯接板及底座組成，各安裝面均經過機械加工，以確保安裝精度。形式：直立式、減速箱、電動機本機采用輥筒獨立傳動，每個輥筒軸端均配有一傳動減速箱，傳動平穩、噪音低、效率高，結構緊湊。電動機采用伺服電機，功率：1.8kw×3臺;三輥線速度為0-8米分鐘POE片材代加工_POE片材擠出代加工_玖德隆
3) 輥筒) 輥筒直徑：上輥φ450mm /中輥φ450mm/下輥φ450mm，輥面寬度2200mm) 輥筒控溫水進出口徑：11/4”輥筒圓度：0.005mm,輥筒同軸度：φ0.012mm,輥筒表面粗糙度：Ra0.025μm,輥筒外圓表面淬硬HRC55～60,淬硬深度3～5mm；輥筒表面鍍硬鉻，t=0.08～0.10 內飾片材擠出機 http://www.jingcaoqintang.cn/xinwenzhongxin/2022-04-06/197.html 3) 輥筒壁厚：50mm,輥筒軸承組：采用日本NSK耐高溫雙列圓柱滾子調心軸承,軸承座：結構為剖分式，以便快速更換輥筒。上蓋上開潤滑孔，方便維護。4、輥筒調距裝置1)輥筒上下采用電動渦輪蝸桿升降。微調為手動，并兩端可單獨調節，調節范圍0-70mm，)輥筒間隙調整采用絲桿結構，手動微調，微調范圍：1-5mm，刻度盤指示移動組件1)整個移動組件由傳動系統、滾輪升降組件等組成,傳動電機功率：0.37kw,采用雙級減速器傳動，移動平穩，亦可（七）下放卷裝置（熱腹合無紡部裝置） POE片材代加工_POE片材擠出代加工_玖德隆 雙工位）下放卷安裝與托架下; 雙工位放卷; 放卷速度采用磁粉控制;下放卷架子與三輥底座為螺絲連接;與三輥能同步前后移動; 在最下面三輥的支架安裝個托架的支架;防止下放卷在放無紡布是不能與輥筒摩擦;）上下覆膜系統加張力控制：采用磁粉控制器控制張力）上下覆膜系統里面加左右可以調整；調整距離：50mm（八）輥筒控溫裝置（三組/套）模溫機 1)輥筒的控溫由水溫控制箱來完成,最高控制油溫90 2）水泵泵電機功率：1.5kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量， 3）采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循水 冷卻，不用徘外水；采用閉環循環系（九）冷卻牽引切邊裝置塑料片材擠出機 http://www.jingcaoqintang.cn/anlizhongxin/2021-10-21/194.html 1)牽引電機功率：1.5kw,壓輥為橡膠輥，主動輥為橡膠輥牽引牽引輥直徑：φ150mmPOE片材代加工_POE片材擠出代加工_玖德隆
牽引被動輥有效提升距離為：50mm 2) 托架總長10米.，分兩段，方管結構。過渡冷卻輥材質：φ63不銹鋼，輥面寬度2200mm)兩側兩把切刀可有效切除廢料，使片材達到所需要的寬度,安裝刀片的刀桿上帶鍵槽;方便統一調整刀的角度) 調節切邊刀;托架平臺一件;平臺寬400mm.平臺表面帶帶防滑;人蹬在上門方便調節刀片;帶上下樓梯;帶扶手(扶手的顏色為安全色:黃色)（十）JDL-2200剪板機) 最大剪板寬度：2200mm.最大厚度：6mm，剪切速度，60次/分。剪板方式：機械剪板，電機功率2.2kw（定制） 2）下料平臺:2300×2000mm
